MAZDA MODEL CX-9 2016 Manual del propietario (in Spanish)

Black plate (91,1)
3Información detallada de su Mazda
Explicación de las operaciones y controles básicos; abrir/cerrar y ajustes de
diferentes partes.
Sistema de arranque y entrada sin llave avanzada .................... 3-2
Llaves avanzadasí.................................................................... 3-2
Funcionamiento usando las funciones de entrada sin llave
avanzada .................................................................................... 3-8
Funcionamiento usando las funciones de la llave avanzada .... 3-17
Función de suspensión de llave avanzada ............................... 3-22
Luces de advertencia y bips .................................................... 3-22
Cuando el indicador de advertencia/advertencia sonora se
activa ....................................................................................... 3-25
Puertas y cerraduras .................................................................. 3-26
Llaves ...................................................................................... 3-26
Sistema de seguridad sin llave
í............................................. 3-28
Cerraduras de las puertas ........................................................ 3-32
Compuerta trasera ................................................................... 3-37
Elevalunas eléctricos ............................................................... 3-45
Tapa y tapón del llenador de combustible ............................... 3-57
Capó ........................................................................................ 3-58
Techo solar
í........................................................................... 3-60
Sistema de seguridad .................................................................. 3-64
Sistema inmovilizador (Con llave avanzada) .......................... 3-64
Sistema inmovilizador (Sin llave avanzada) ........................... 3-66
Sistema antirrobo (Modelos europeos) ................................... 3-69
Sistema antirrobo (Excepto modelos europeos) ...................... 3-74
Volante y espejos ......................................................................... 3-78
Volante .................................................................................... 3-78
Espejos .................................................................................... 3-78
3-1íAlgunos modelos.
CX-9_8CR6-SP-12I_Edition2 Page91
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (92,1)
Llaves avanzadasí
Las funciones de entrada sin llave avanzadas (sistema de arranque y seguridad sin llave
avanzadas) le permiten las siguientes operaciones con la llave avanzada (página 3-8).
lCerrando/abriendo las puertas y abriendo la compuerta trasera sin usar la llave.
lArrancando el motor sin usar la llave.
Existen funciones adicionales usando los botones en la llave avanzada.
Consulte la sección Funcionamiento usando las funciones de la llave avanzada en la página
3-17.
lPuede realizar las siguientes operaciones usando transmisor del sistema de seguridad sin
llave a la distancia (botón para cerrar/abrir/compuerta traseraí/de cancelación de sensor
de intrusionesí):
lCerrando/abriendo con seguro las puertas y la compuerta trasera.lAbriendo/cerrando la compuerta trasera eléctricaí.lAbriendo/cerrando los elevalunas eléctricosí.lFuncionamiento del sistema antirroboí.
lCerrando/abriendo las puertas o arrancar el motor usando la llave auxiliar.
ADVERTENCIA
No deje la llave puesta en el vehículo cuando se dejan los niños dentro y guárdelas en
un lugar seguro donde los niños no las puedan encontrar o jugar con ellas:
El dejar niños en un vehículo con las llaves es muy peligroso. Esto puede resultar en
personas heridas de seriedad o muertas. Los niños pueden resultar interesados en este
nuevo tipo de llaves y jugar con ellas lo que puede hacer que los elevalunas eléctricos
y otros controles funcionen, o incluso el vehículo se mueva.
Las ondas de radio de la llave avanzada pueden afectar el funcionamiento de equipos
médicos como marcapasos:
Antes de usar la llave avanzada próximo a personas con equipo médico, consulte al
fabricante del equipo médico o su médico por si las ondas de radio de la llave
avanzada pueden afectar dicho equipo.
3-2
Información detallada de su Mazda
íAlgunos modelos.
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page92
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (93,1)

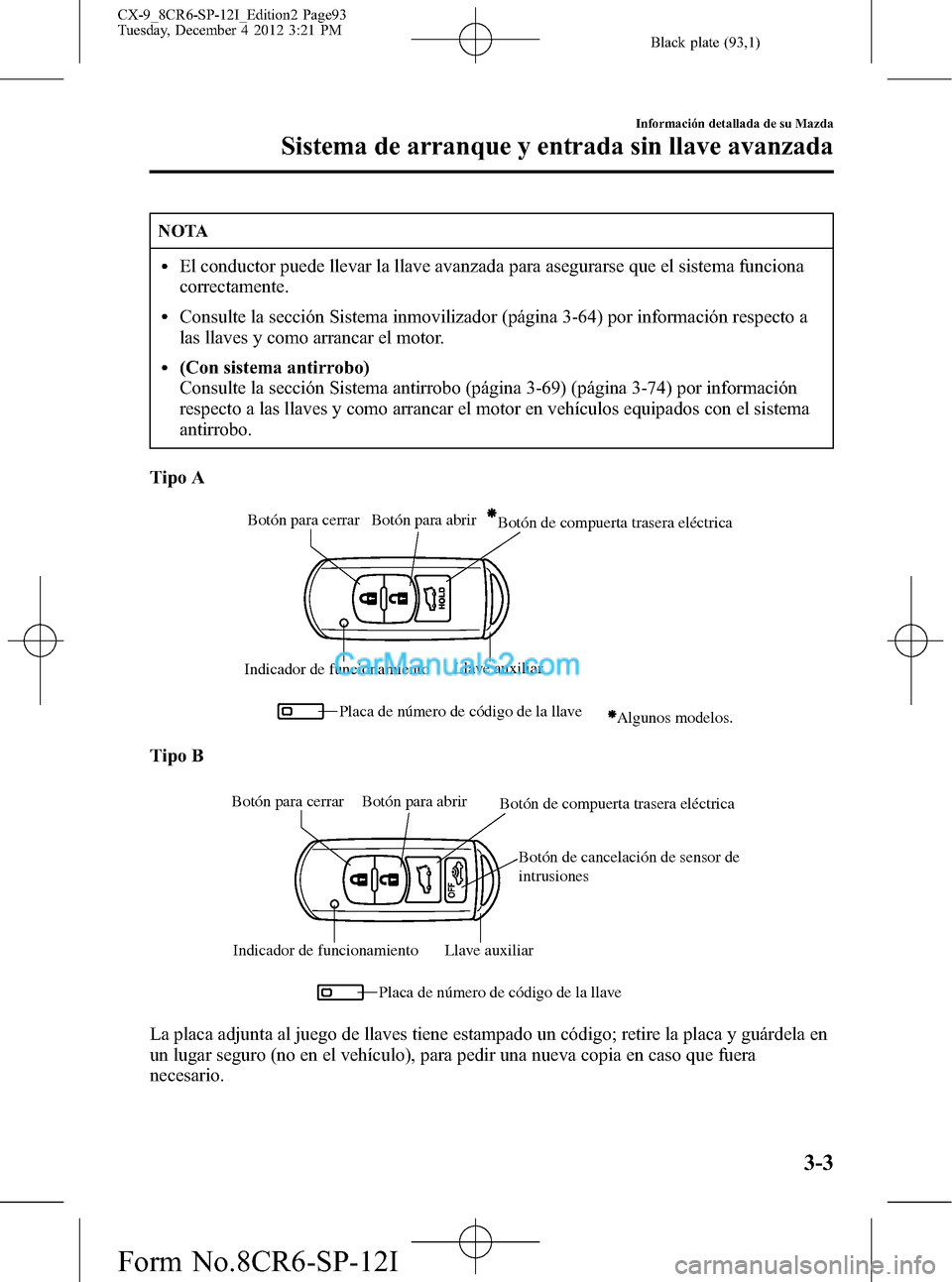

NOTA
lEl conductor puede llevar la llave avanzada para asegurarse que el sistema funciona
correctamente.
lConsulte la sección Sistema inmovilizador (página 3-64) por información respecto a
las llaves y como arrancar el motor.
l(Con sistema antirrobo)
Consulte la sección Sistema antirrobo (página 3-69) (página 3-74) por información
respecto a las llaves y como arrancar el motor en vehículos equipados con el sistema
antirrobo.
Tipo A
Botón para cerrar
Indicador de funcionamientoLlave auxiliar
Placa de número de código de la llaveBotón para abrirBotón de compuerta trasera eléctrica
Algunos modelos.
Tipo B
Botón de cancelación de sensor de
intrusiones
Botón para cerrar
Indicador de funcionamiento Llave auxiliar
Placa de número de código de la llave Botón para abrirBotón de compuerta trasera eléctrica
La placa adjunta al juego de llaves tiene estampado un código; retire la placa y guárdela en
un lugar seguro (no en el vehículo), para pedir una nueva copia en caso que fuera
necesario.
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-3
CX-9_8CR6-SP-12I_Edition2 Page93
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (94,1)

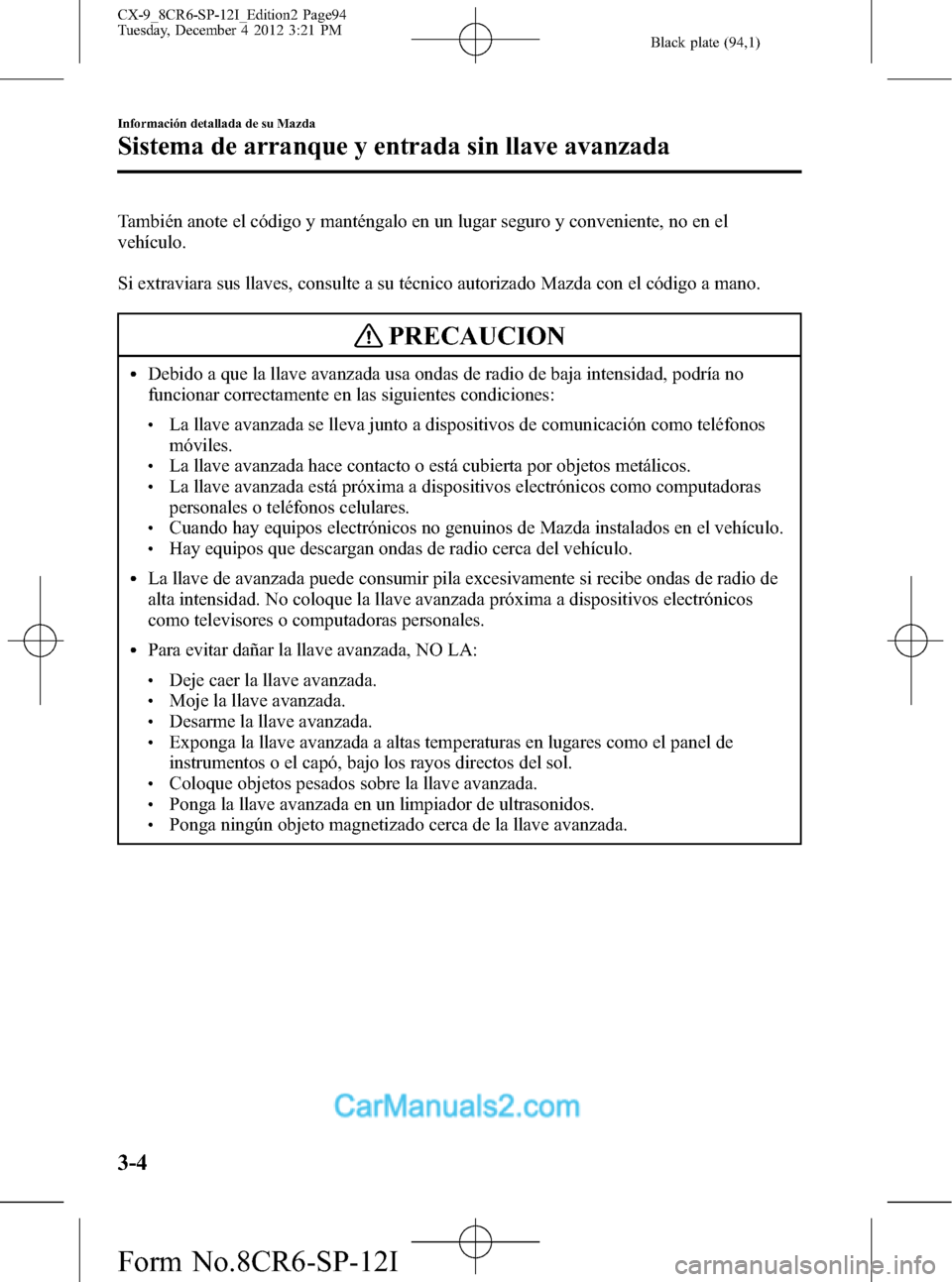

También anote el código y manténgalo en un lugar seguro y conveniente, no en el
vehículo.
Si extraviara sus llaves, consulte a su técnico autorizado Mazda con el código a mano.
PRECAUCION
lDebido a que la llave avanzada usa ondas de radio de baja intensidad, podría no
funcionar correctamente en las siguientes condiciones:
lLa llave avanzada se lleva junto a dispositivos de comunicación como teléfonos
móviles.
lLa llave avanzada hace contacto o está cubierta por objetos metálicos.lLa llave avanzada está próxima a dispositivos electrónicos como computadoras
personales o teléfonos celulares.
lCuando hay equipos electrónicos no genuinos de Mazda instalados en el vehículo.lHay equipos que descargan ondas de radio cerca del vehículo.
lLa llave de avanzada puede consumir pila excesivamente si recibe ondas de radio de
alta intensidad. No coloque la llave avanzada próxima a dispositivos electrónicos
como televisores o computadoras personales.
lPara evitar dañar la llave avanzada, NO LA:
lDeje caer la llave avanzada.lMoje la llave avanzada.lDesarme la llave avanzada.lExponga la llave avanzada a altas temperaturas en lugares como el panel de
instrumentos o el capó, bajo los rayos directos del sol.
lColoque objetos pesados sobre la llave avanzada.lPonga la llave avanzada en un limpiador de ultrasonidos.lPonga ningún objeto magnetizado cerca de la llave avanzada.
3-4
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page94
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (95,1)

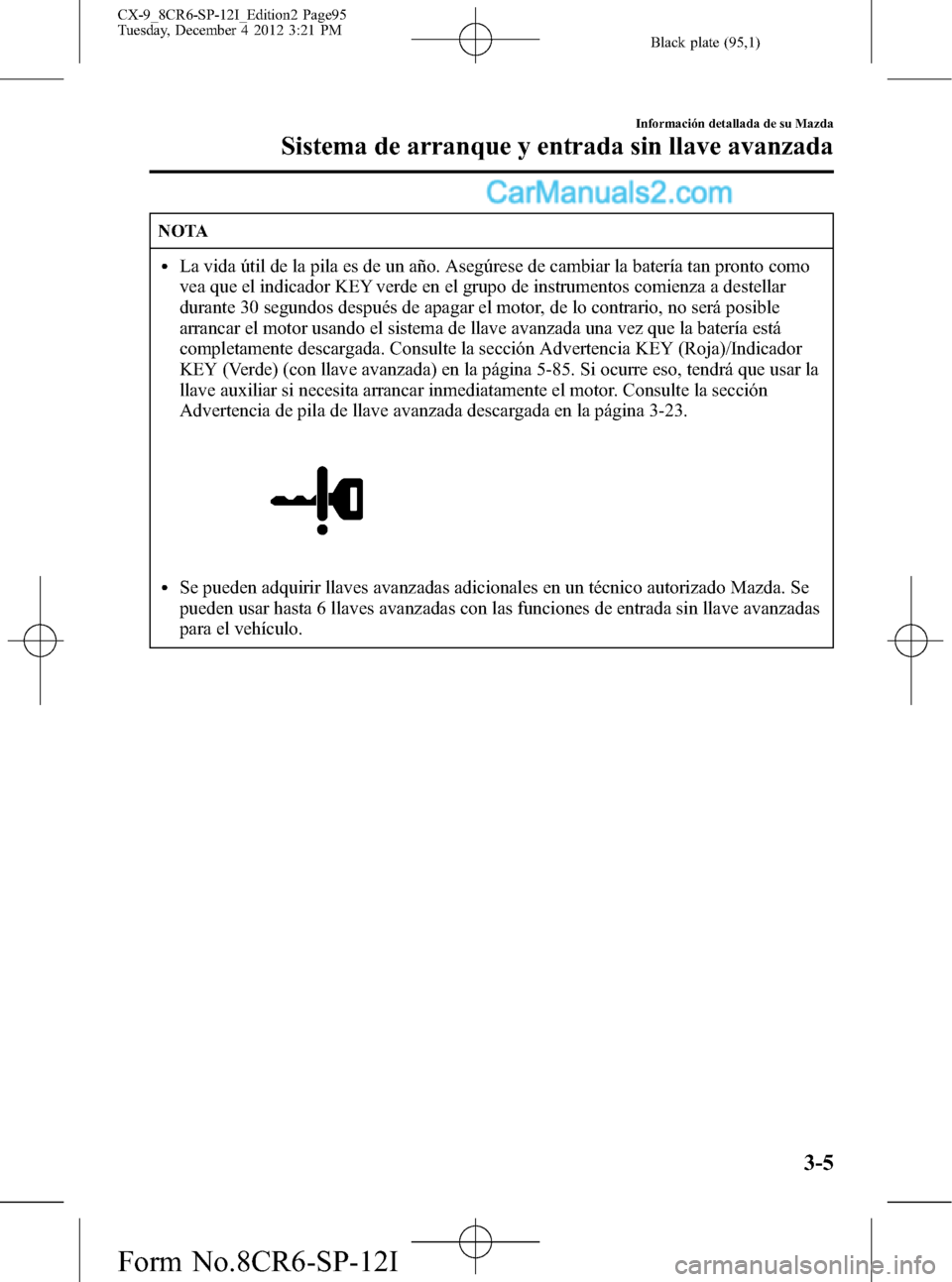

NOTA
lLa vida útil de la pila es de un año. Asegúrese de cambiar la batería tan pronto como
vea que el indicador KEY verde en el grupo de instrumentos comienza a destellar
durante 30 segundos después de apagar el motor, de lo contrario, no será posible
arrancar el motor usando el sistema de llave avanzada una vez que la batería está
completamente descargada. Consulte la sección Advertencia KEY (Roja)/Indicador
KEY (Verde) (con llave avanzada) en la página 5-85. Si ocurre eso, tendrá que usar la
llave auxiliar si necesita arrancar inmediatamente el motor. Consulte la sección
Advertencia de pila de llave avanzada descargada en la página 3-23.
lSe pueden adquirir llaves avanzadas adicionales en un técnico autorizado Mazda. Se
pueden usar hasta 6 llaves avanzadas con las funciones de entrada sin llave avanzadas
para el vehículo.
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-5
CX-9_8CR6-SP-12I_Edition2 Page95
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (96,1)

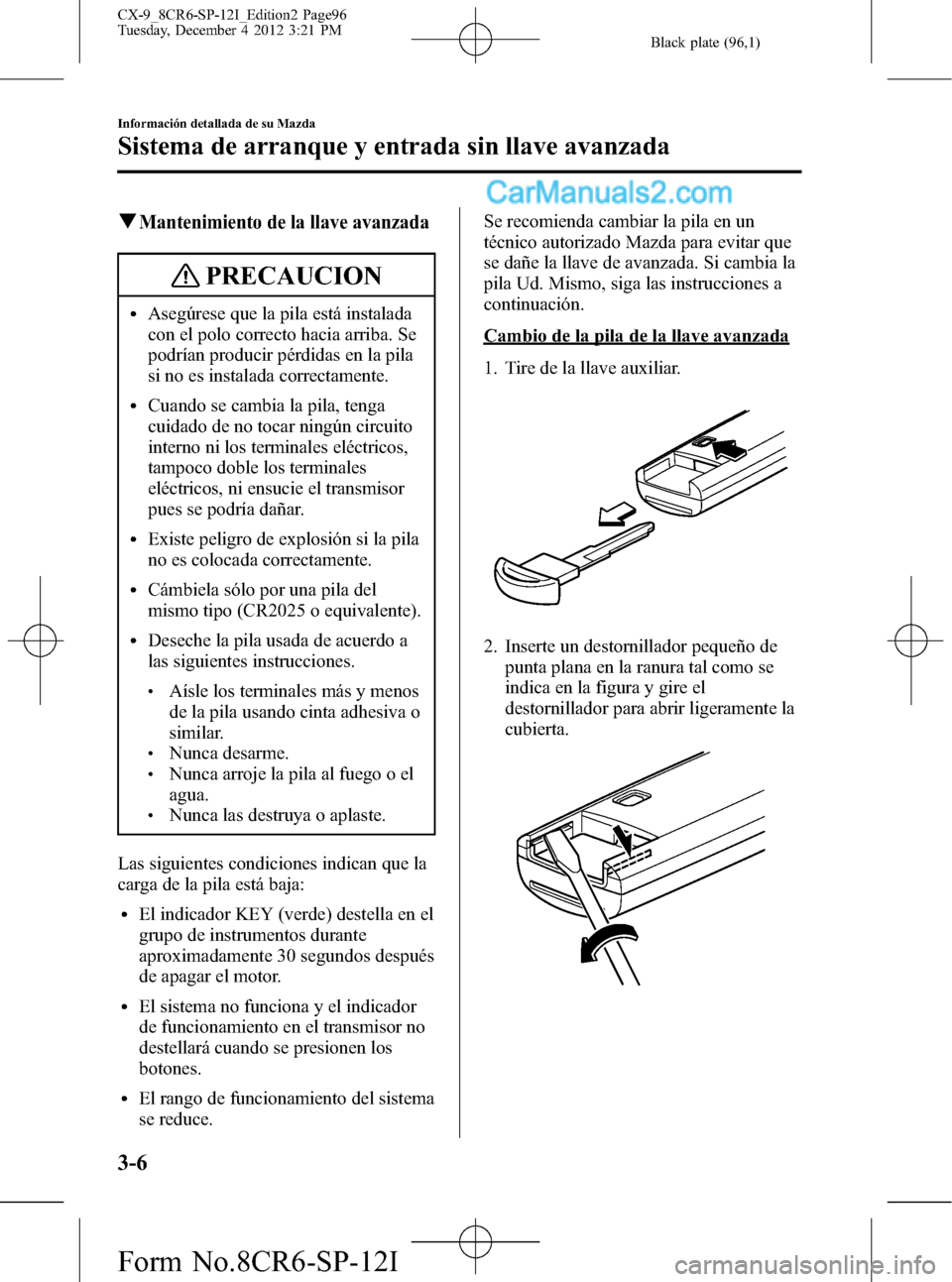

qMantenimiento de la llave avanzada
PRECAUCION
lAsegúrese que la pila está instalada
con el polo correcto hacia arriba. Se
podrían producir pérdidas en la pila
si no es instalada correctamente.
lCuando se cambia la pila, tenga
cuidado de no tocar ningún circuito
interno ni los terminales eléctricos,
tampoco doble los terminales
eléctricos, ni ensucie el transmisor
pues se podría dañar.
lExiste peligro de explosión si la pila
no es colocada correctamente.
lCámbiela sólo por una pila del
mismo tipo (CR2025 o equivalente).
lDeseche la pila usada de acuerdo a
las siguientes instrucciones.
lAísle los terminales más y menos
de la pila usando cinta adhesiva o
similar.
lNunca desarme.lNunca arroje la pila al fuego o el
agua.
lNunca las destruya o aplaste.
Las siguientes condiciones indican que la
carga de la pila está baja:
lEl indicador KEY (verde) destella en el
grupo de instrumentos durante
aproximadamente 30 segundos después
de apagar el motor.
lEl sistema no funciona y el indicador
de funcionamiento en el transmisor no
destellará cuando se presionen los
botones.
lEl rango de funcionamiento del sistema
se reduce.Se recomienda cambiar la pila en un
técnico autorizado Mazda para evitar que
se dañe la llave de avanzada. Si cambia la
pila Ud. Mismo, siga las instrucciones a
continuación.
Cambio de la pila de la llave avanzada
1. Tire de la llave auxiliar.
2. Inserte un destornillador pequeño de
punta plana en la ranura tal como se
indica en la figura y gire el
destornillador para abrir ligeramente la
cubierta.
3-6
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page96
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (97,1)

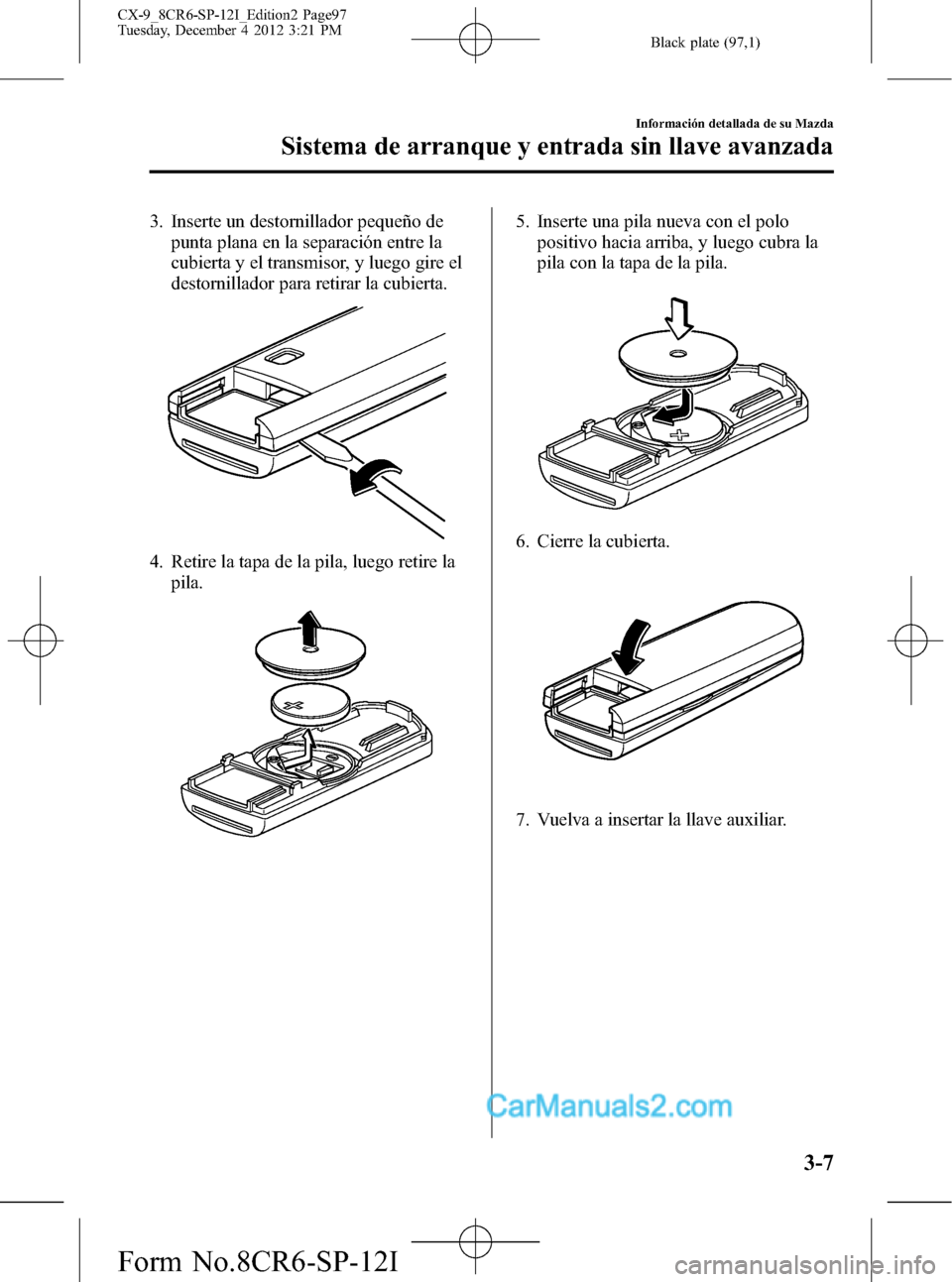

3. Inserte un destornillador pequeño de
punta plana en la separación entre la
cubierta y el transmisor, y luego gire el
destornillador para retirar la cubierta.
4. Retire la tapa de la pila, luego retire la
pila.
5. Inserte una pila nueva con el polo
positivo hacia arriba, y luego cubra la
pila con la tapa de la pila.
6. Cierre la cubierta.
7. Vuelva a insertar la llave auxiliar.
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-7
CX-9_8CR6-SP-12I_Edition2 Page97
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (98,1)

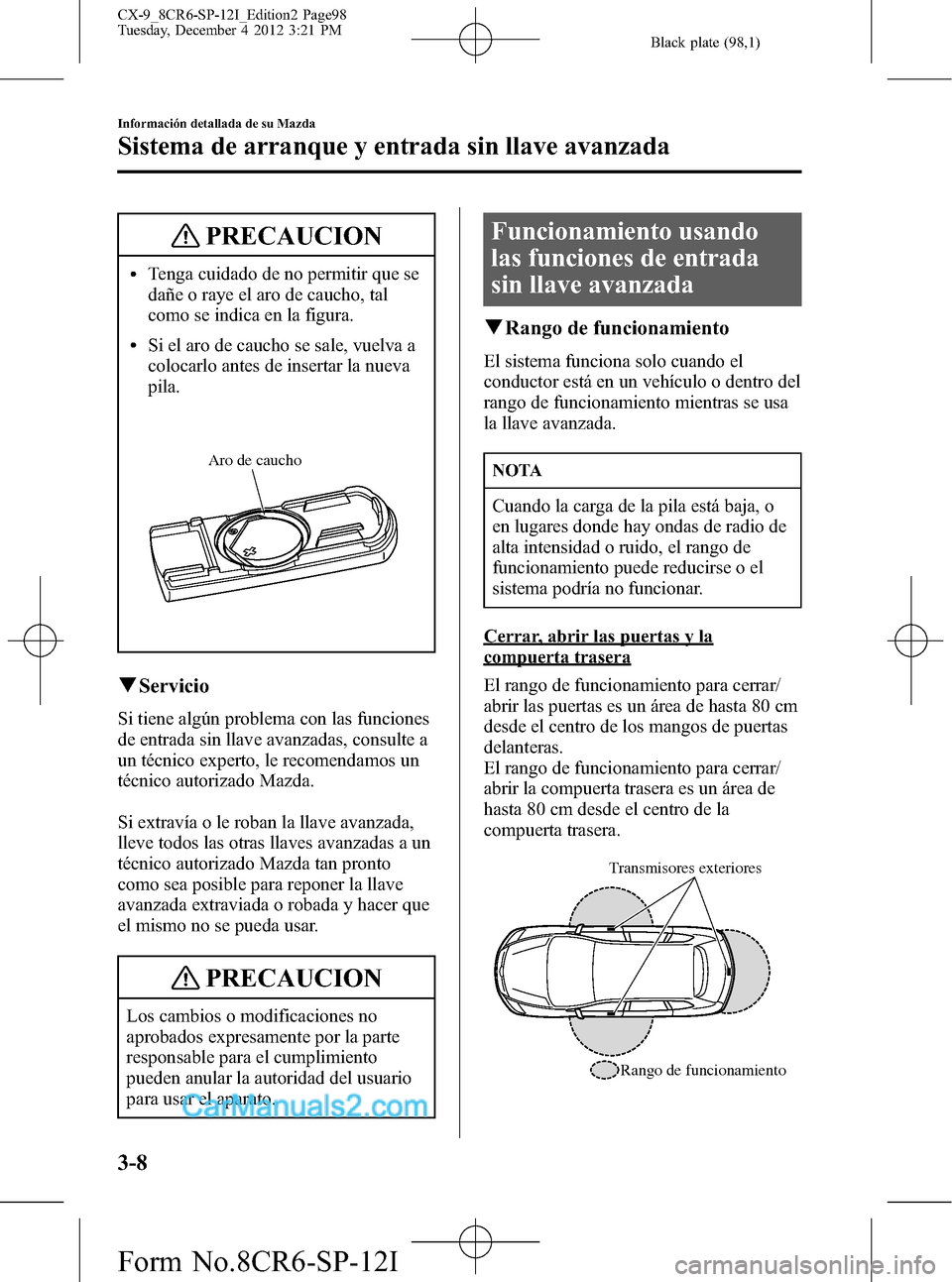

PRECAUCION
lTenga cuidado de no permitir que se
dañe o raye el aro de caucho, tal
como se indica en la figura.
lSi el aro de caucho se sale, vuelva a
colocarlo antes de insertar la nueva
pila.
Aro de caucho
qServicio
Si tiene algún problema con las funciones
de entrada sin llave avanzadas, consulte a
un técnico experto, le recomendamos un
técnico autorizado Mazda.
Si extravía o le roban la llave avanzada,
lleve todos las otras llaves avanzadas a un
técnico autorizado Mazda tan pronto
como sea posible para reponer la llave
avanzada extraviada o robada y hacer que
el mismo no se pueda usar.
PRECAUCION
Los cambios o modificaciones no
aprobados expresamente por la parte
responsable para el cumplimiento
pueden anular la autoridad del usuario
para usar el aparato.
Funcionamiento usando
las funciones de entrada
sin llave avanzada
qRango de funcionamiento
El sistema funciona solo cuando el
conductor está en un vehículo o dentro del
rango de funcionamiento mientras se usa
la llave avanzada.
NOTA
Cuando la carga de la pila está baja, o
en lugares donde hay ondas de radio de
alta intensidad o ruido, el rango de
funcionamiento puede reducirse o el
sistema podría no funcionar.
Cerrar, abrir las puertas y la
compuerta trasera
El rango de funcionamiento para cerrar/
abrir las puertas es un área de hasta 80 cm
desde el centro de los mangos de puertas
delanteras.
El rango de funcionamiento para cerrar/
abrir la compuerta trasera es un área de
hasta 80 cm desde el centro de la
compuerta trasera.
Transmisores exteriores
Rango de funcionamiento
3-8
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page98
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (99,1)

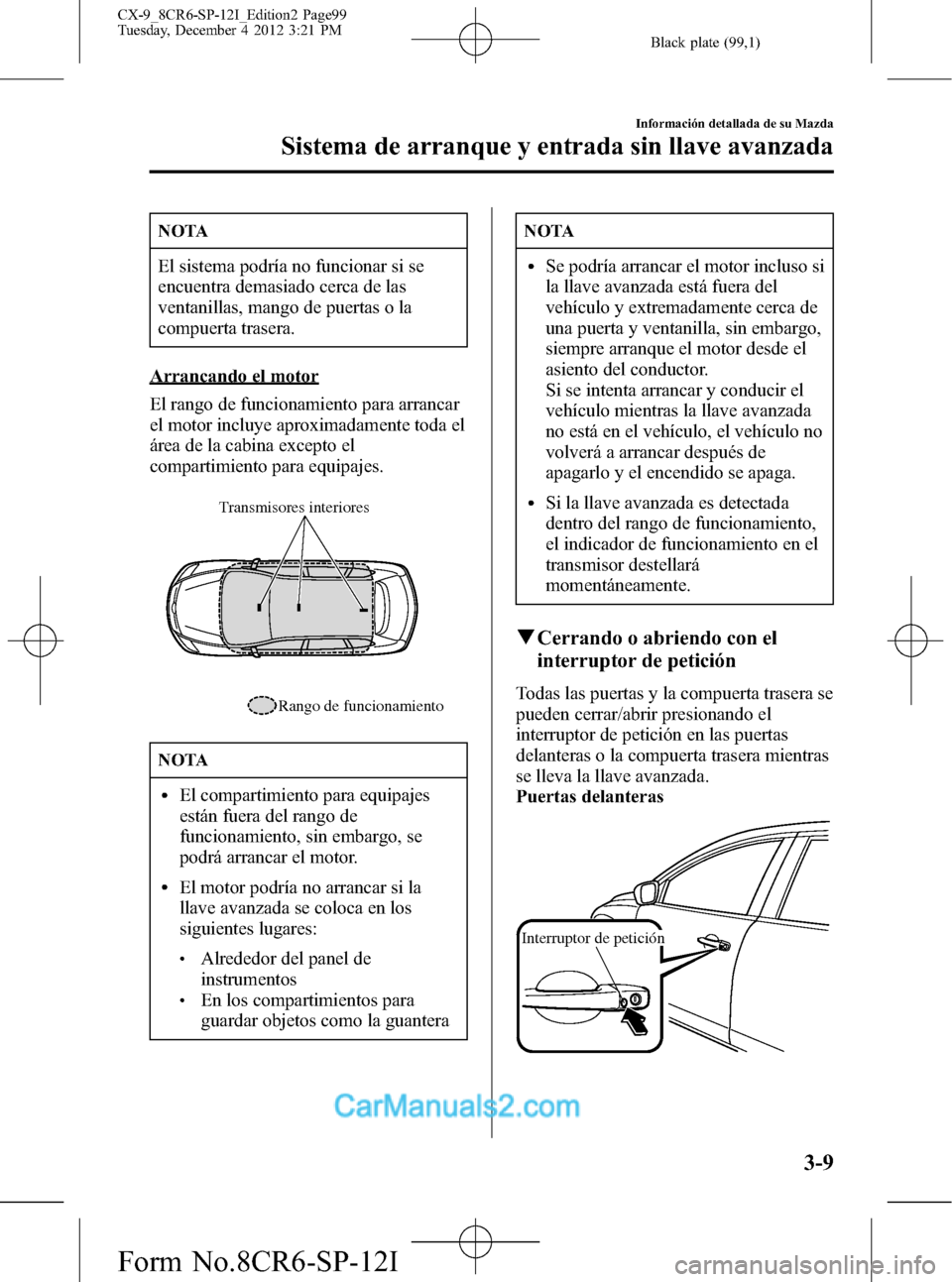

NOTA
El sistema podría no funcionar si se
encuentra demasiado cerca de las
ventanillas, mango de puertas o la
compuerta trasera.
Arrancando el motor
El rango de funcionamiento para arrancar
el motor incluye aproximadamente toda el
área de la cabina excepto el
compartimiento para equipajes.
Transmisores interiores
Rango de funcionamiento
NOTA
lEl compartimiento para equipajes
están fuera del rango de
funcionamiento, sin embargo, se
podrá arrancar el motor.
lEl motor podría no arrancar si la
llave avanzada se coloca en los
siguientes lugares:
lAlrededor del panel de
instrumentos
lEn los compartimientos para
guardar objetos como la guantera
NOTA
lSe podría arrancar el motor incluso si
la llave avanzada está fuera del
vehículo y extremadamente cerca de
una puerta y ventanilla, sin embargo,
siempre arranque el motor desde el
asiento del conductor.
Si se intenta arrancar y conducir el
vehículo mientras la llave avanzada
no está en el vehículo, el vehículo no
volverá a arrancar después de
apagarlo y el encendido se apaga.
lSi la llave avanzada es detectada
dentro del rango de funcionamiento,
el indicador de funcionamiento en el
transmisor destellará
momentáneamente.
qCerrando o abriendo con el
interruptor de petición
Todas las puertas y la compuerta trasera se
pueden cerrar/abrir presionando el
interruptor de petición en las puertas
delanteras o la compuerta trasera mientras
se lleva la llave avanzada.
Puertas delanteras
Interruptor de petición
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
3-9
CX-9_8CR6-SP-12I_Edition2 Page99
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (100,1)

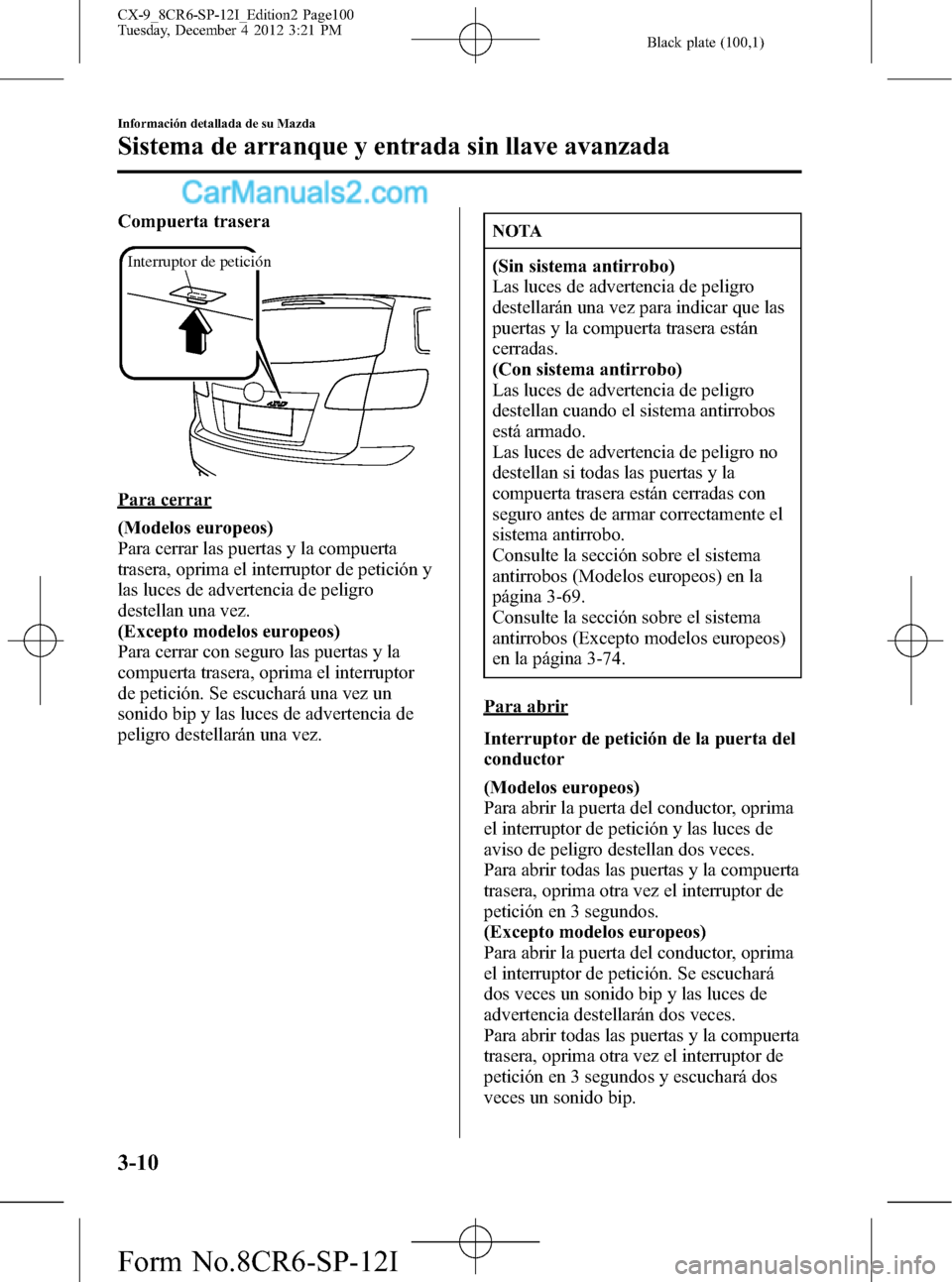

Compuerta trasera
Interruptor de petición
Para cerrar
(Modelos europeos)
Para cerrar las puertas y la compuerta
trasera, oprima el interruptor de petición y
las luces de advertencia de peligro
destellan una vez.
(Excepto modelos europeos)
Para cerrar con seguro las puertas y la
compuerta trasera, oprima el interruptor
de petición. Se escuchará una vez un
sonido bip y las luces de advertencia de
peligro destellarán una vez.
NOTA
(Sin sistema antirrobo)
Las luces de advertencia de peligro
destellarán una vez para indicar que las
puertas y la compuerta trasera están
cerradas.
(Con sistema antirrobo)
Las luces de advertencia de peligro
destellan cuando el sistema antirrobos
está armado.
Las luces de advertencia de peligro no
destellan si todas las puertas y la
compuerta trasera están cerradas con
seguro antes de armar correctamente el
sistema antirrobo.
Consulte la sección sobre el sistema
antirrobos (Modelos europeos) en la
página 3-69.
Consulte la sección sobre el sistema
antirrobos (Excepto modelos europeos)
en la página 3-74.
Para abrir
Interruptor de petición de la puerta del
conductor
(Modelos europeos)
Para abrir la puerta del conductor, oprima
el interruptor de petición y las luces de
aviso de peligro destellan dos veces.
Para abrir todas las puertas y la compuerta
trasera, oprima otra vez el interruptor de
petición en 3 segundos.
(Excepto modelos europeos)
Para abrir la puerta del conductor, oprima
el interruptor de petición. Se escuchará
dos veces un sonido bip y las luces de
advertencia destellarán dos veces.
Para abrir todas las puertas y la compuerta
trasera, oprima otra vez el interruptor de
petición en 3 segundos y escuchará dos
veces un sonido bip.
3-10
Información detallada de su Mazda
Sistema de arranque y entrada sin llave avanzada
CX-9_8CR6-SP-12I_Edition2 Page100
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I
